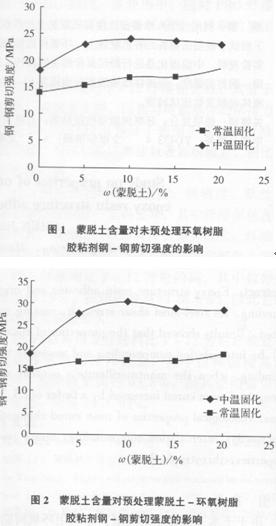

圖l為蒙脫土質(zhì)量分?jǐn)?shù)從0-20%變化時(shí)，
膠粘劑未進(jìn)行
預(yù)處理的鋼一鋼
剪切性能的變化趨勢(shì)，圖2為蒙脫土含量變化時(shí)，膠粘劑進(jìn)行80℃/6h
預(yù)熱處理的鋼-鋼剪切性能的變化趨勢(shì)。據(jù)此進(jìn)行分析。
有機(jī)蒙脫土改性環(huán)氧結(jié)構(gòu)膠（二）
三、結(jié)果與討論
1、蒙脫土含量對(duì)膠粘劑的鋼一鋼剪切性能的影響
測(cè)試結(jié)果表明：
(1)隨著MMT的增加，膠粘劑的鋼-鋼剪切性能不斷提升，MMT質(zhì)量分?jǐn)?shù)超過(guò)10%以后，略有下降但下降幅度不大(僅6.1%)，這是由于MMT含量增大以后，蒙脫土易形成團(tuán)聚體，蒙脫土與EP的接觸面積減少，插層不完全造成的。
(2)在常溫
固化的條件下，經(jīng)過(guò)預(yù)處理的膠粘劑鋼-鋼
剪切強(qiáng)度比未預(yù)處理的只高出1～5MPa，而在中溫固化條件下，經(jīng)過(guò)預(yù)處理的膠粘劑的鋼—鋼剪切性能有較大提高(ω(MMT)=10%)，從24.13MPa增長(zhǎng)到30.42MPa提高26.1%，這是由于經(jīng)
預(yù)熱以后膠體的反應(yīng)活性得到提高，有利于固化時(shí)插層復(fù)合行為的進(jìn)行。
(3)膠粘劑在中溫固化時(shí)鋼—鋼剪切性能大大提高。MMT質(zhì)量分?jǐn)?shù)為10%的膠粘劑比純
環(huán)氧樹(shù)脂，
強(qiáng)度提高了65.3%(從18.40MPa提高至30.42MPa)。同含量的MMT的膠粘劑比常溫固化的剪切強(qiáng)度都高出10MPa，提高50%以上。這證明在材料相同的情況下，中溫固化是插層復(fù)合進(jìn)行完全的關(guān)鍵條件。
與【企業(yè)動(dòng)態(tài)】相關(guān)熱點(diǎn)資訊:
【了解更多 “企業(yè)動(dòng)態(tài)” 相關(guān)信息請(qǐng)?jiān)L問(wèn)
膠專區(qū) 】
