“沒有黑馬 實至名歸”的第16屆AL-Survey2020-2021年度大型讀者調查活動暨“我最喜愛幕墻工程”評選活動(簡稱：AL-Survey)榜單發布!
律動的美妙音符|由金剛幕墻集團有限公司承建的“上海國際傳媒港”幕墻工程項目，以美妙音符為設計理念，將城市建筑與音符、光影律動融合，共同彈奏美妙樂章……在歷經層層篩選之后，成功打榜第16屆AL-Survey 2020-2021年度“我最喜愛幕墻工程”大獎。
頒獎儀式由中國建筑金屬結構協會CCMSA主辦，中國幕墻網ALwindoor.com承辦，2021年3月在廣州廣交會威斯汀酒店隆重舉行。
“我最喜愛幕墻工程”頒獎儀式現場
本次獲獎工程——“上海國際傳媒港”M地塊幕墻工程，是中央廣播電視總臺長三角總部和上�？傉舅诘�，項目總體幕墻面積約3.6萬平方米，分為M1、M2、M3、M4共4棟樓。M1為Imax影院，建筑高度29.85米，共4層；M2為辦公樓，建筑高度39.85米，共7層；M3為辦公樓，建筑高度39.85米，共7層；M4為商業裙樓，建筑高度23.85米，共3層。
本項目包含框架式玻璃幕墻、單元式玻璃幕墻（詞條“單元式玻璃幕墻”由行業大百科提供）、鋁板幕墻、鋁合金吊頂、雨蓬、欄桿、百葉、金屬屋面等幕墻系統，整體具有面板種類繁多、幕墻造型復雜、外觀細節要求嚴格等特點。

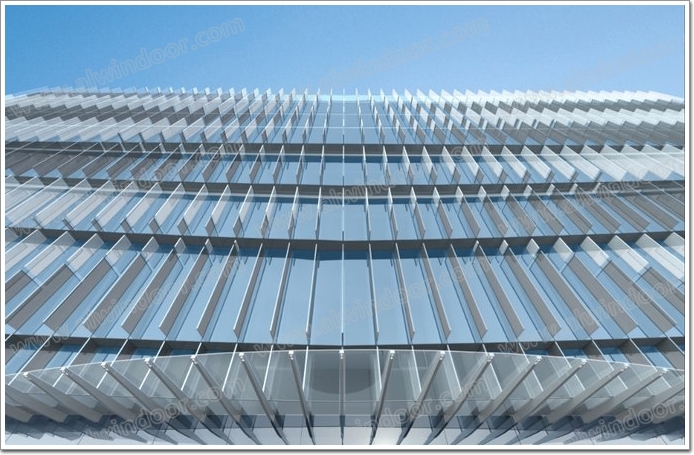

上海國際傳媒港效果圖
作為一家專業的幕墻公司，金剛幕墻集團有限公司堅持以國際化的視野，審視行業和發展，就在剛剛過去的2020年，打造了深圳萬科時代廣場、上海海夢中心、廣州萬達秀場、海峽旅游服務中心、三亞海棠灣河心島、龍光玖鉆商務中心、新華人壽保險合肥后援中心、巴中市體育中心等諸多的精品幕墻項目。
上海國際傳媒港——律動的美妙音符
所屬城市：上海
幕墻承建企業：金剛幕墻集團有限公司
高度：39.85米
建筑面積：10.04萬平方米
幕墻類型：玻璃幕墻+金屬幕墻
幕墻面積：3.68萬平方米
幕墻造價：8200萬元
型材品牌：興發
玻璃品牌：信義
密封膠品牌：陶熙
五金品牌：諾托
隔熱材料（詞條“隔熱材料”由行業大百科提供）品牌：泰諾風(隔熱條)
項目亮點：整體具有面板種類繁多、幕墻造型復雜、外觀細節要求嚴格等特點，項目包含框架式玻璃幕墻、單元式玻璃幕墻、鋁板幕墻、鋁合金吊頂、雨蓬、欄桿、百葉、金屬屋面等幕墻系統。
建筑整體通過立面的內傾斜和外傾斜，從而形成外傾外凸、內傾內退的錯位雙曲面幕墻造型，配合顏色不同，但又有一定規律的豎向大裝飾線條勾勒下，相互輝映、極具動感!
“鼠”你最美！2020年春節期間，中央廣播電視總臺國際傳媒港燈光秀驚艷上演！在黃浦江畔的上海國際傳媒港的外立面上，一場“瑞鼠迎春”為主題的大型樓宇燈光秀，“玉蘭之城”、“最美中國風”兩場大型燈光秀，許下對全國人民的新春祝�！�
上海國際傳媒港大型燈光秀
光影侓動之間，像一架城市的鋼琴，而絡繹不絕的人們行走其間，仿似一個個跳動的音符，共同彈奏出一曲曲美妙的樂章。
上海國際傳媒港
“金剛幕墻”打造的“上海國際傳媒港”項目的重難點在于——錯位雙曲面單元式幕墻的設計與施工。錯位雙曲面單元式幕墻分布于M2樓及M3樓，兩棟樓的南北立面均呈雙曲面造型，其中，M2樓南立面、M3樓北立面在層間位置向內退一段距離，內退的距離從弧形中間向兩邊逐漸減小，并且每層的完成面向內傾斜，從而形成內傾內退的錯位雙曲面幕墻造型;類似地，M2樓北立面、M3樓南立面，在層間位置向外凸出一段距離，凸出的距離從弧形中間向兩邊逐漸減小，并且每層的完成面向外傾斜，從而形成外傾外凸的錯位雙曲面幕墻造型。

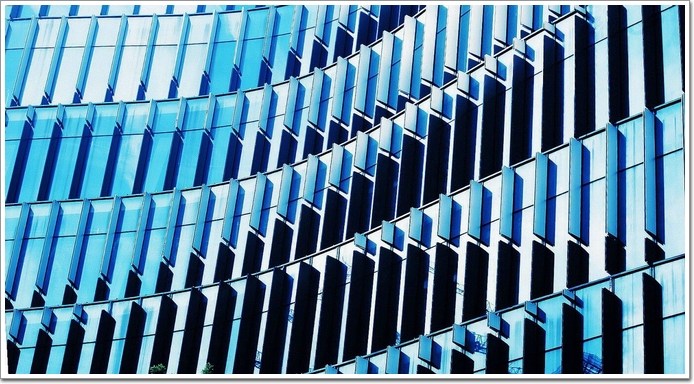

上海國際傳媒港實景圖
“金剛幕墻”在項目中針對M2南北面的錯位雙曲面幕墻，通過建筑造型分析，幕墻中每個分格的立柱傾斜角度不一樣，且弧形退臺(凸臺)的尺寸從中間向兩邊逐漸減小，同時還需配合立面不同高度的裝飾線條。
若采用傳統的CAD建模模擬，將耗費大量的人力且不便于模型的檢查校核，因此，本項目的錯位雙曲面幕墻采用BIM技術--犀牛+Grasshopper參數化技術進行應用。
內傾內退造型的錯位雙曲面幕墻效果圖
外傾外凸造型的錯位雙曲面幕墻效果圖
“金剛幕墻”本項目3層以上采用單元式幕墻進行設計，雙曲面幕墻整體由每個傾斜進退造型的單元板塊組成，單元板塊存在翹曲值。
錯位雙曲面板塊翹曲值分析圖
通過編制參數化模塊，根據設計要求設定幕墻板塊翹曲值的區間，軟件將會自動對每個曲面板塊進行翹曲值分折，以不同顏色進行區別，紅色板塊顯示的是翹曲值超出設定數值范圍的板塊，綠色板塊為設定數值范圍內的板塊。
上海國際傳媒港實景圖
上海國際傳媒港項目的錯位雙曲面單元式幕墻的設計、加工與吊裝，特別是錯位雙曲面單元幕墻構造設計、板塊的組裝、玻璃面板靜壓冷彎等技術，對單元式幕墻的設計、加工與施工，提供新的思路及管理辦法，也為今后類似工程的實際應用，提供重要參考價值。
項目中所應用的錯位雙曲面單元式幕墻系統，獲得國家發明專利“一種錯位雙曲面單元式幕墻”,及實用新型專利“一種階梯形式的單元幕墻”等多項認可。
中國幕墻網工程庫gck.alwindoor.com正式收錄上海國際傳媒港工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
上海國際傳媒港
上海國際傳媒港M地塊幕墻工程，是中央廣播電視總臺、長三角總部和上海總站所在地。幕墻面積約3.6萬平方米。項目分為M1、M2、M3、M4共4棟樓。M1為Imax影院，建筑高度29.85米，共4層；M2為
金剛幕墻集團有限公司成立于一九九二年，是國內最早的專業幕墻公司之一;經過20多年的發展，金剛已成為國內最具特色和創新力的幕墻公司之一，擁有華東、華南兩地制造基地，構建了設計研發、制造加工、施工安裝等整體服務模式。
多年來，金剛幕墻一直致力于“超高層幕墻、異形復雜類幕墻”的技術研發和創新，先后與華南理工大學、上海同濟大學，以及德國幕墻設計權威審查機構WUNER UND PARTHER公司等多個國內和國外科研機構，進行廣泛的技術交流與合作，并成立了多個研發中心。在設計、生產、制造和施工等主要技術領域已經達到行業領先水平，為客戶提供更加新型、集成、節能的幕墻系統解決方案。
2021年，金剛幕墻將繼續以國際化的視野審視市場，秉承“海納百川，自強不息”的精神，持續引領中國建筑幕墻行業的可持續健康發展!
