[提 要] ：本文就異形
玻璃幕墻的施工測量技術，結合北京天文館新館馬鞍形玻璃通道和四個體形各異的玻璃的玻璃旋體在施工中的測量技術和方案作了詳細的介紹。特別是如何利用全站儀進行三維空間定位作了闡述。
[關鍵詞]：三維坐標、全站儀、反射貼片、極坐標法、無儀高測量法
隨著建筑業的發展以及
建筑技術水平的提高，技術含量高、造型復雜、漂亮美觀的
玻璃幕墻工程越來越多。北京天文館以建筑風格現代、特異而獨領風騷，玻璃幕墻工程是該工程的主要組成部分，四個玻璃旋體和馬鞍形雙
曲面玻璃通道等特殊建筑形態充分表達了建筑師通過天體物理學的數學模型來表現宇宙天文世界的美學創意。旋體和馬鞍通道
鋼結構均為空間三維
彎曲，加工復雜，安裝控制
精度要求高。在安裝過程中，測量是一項專業性較強且又非常重要的工作。
一、
平面控制網和高程控制網的測設
1．1平面控制網的測設
首先，對總包公司提供的控制點和有關起算數據(C軸軸線和C軸與1-18軸交點)，用SET2110全站儀分別進行兩測回測角測距，檢測無誤后即將其作為該工程平面控制網的
基準點和起算數據。
以天文館西南角1軸與A軸交點為原點，1軸為X軸，A軸為Y軸，建立獨立施工平面坐標系。
施工坐標與城市坐標的換算關系：

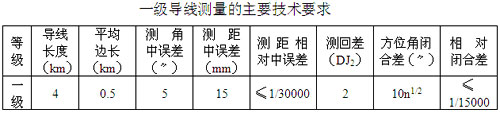

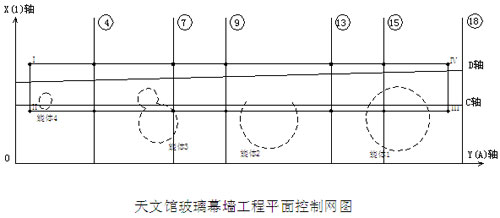

以C軸軸線為基準點，根據現場通視條件和四個旋體、馬鞍形通道、D軸幕墻的位置，采用極坐標法，用全站儀放樣出平行于C軸的矩形平面控制點。用全站儀按一級導線技術要求，對控制點進行閉合導線測量，建立平面控制網。
矩形平面控制網的四個頂點實測坐標分別為：
1．2高程控制網的測設
首先，對總包公司提供的施工現場控制點與城市水準進行聯測，然后用DSG320自動補償水準儀按照四等水準測量規范要求，把高程點引測到每個平面控制點上，并以此作為高程控制網。
