本篇文章內容由[中國幕墻網]編輯部整理發布：
國標GB/T16776、新行標JG/T475，美國標準ASTM C1184及歐洲標準ETAG002……針對密封膠的標準這么多，究竟有什么不同？接下來，為您解讀相關的主要標準——國標、美標、歐標、新行標。
一、施工性能
施工性能表征了產品的使用性能，是施工應用的關鍵特性指標，直接關系到施工應用的操作便捷性。良好的施工性能，可以有效保證施工過程的速度及效率;不良的施工性能不僅造成操作困難，也容易發生施工質量缺陷。
在硅酮結構密封膠的施工性能指標方面，中國GB/T16776、JG/T475、美國ASTM C1184標準中，均對現場施工時經常涉及的流動性、擠出性、表干時間、適用期等性能指標進行了規定，評價要求基本一致。

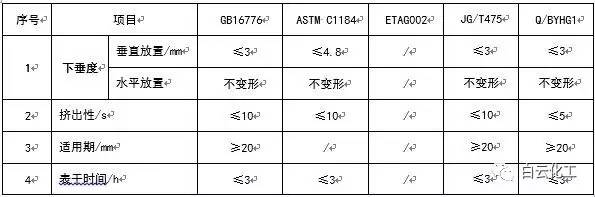

表1：不同標準下的施工性能指標
注：“/ ”表示無相應指標
二、力學性能
1. 強度（詞條“強度”由行業大百科提供）
強度，表征結構密封膠的力學性能的關鍵指標，與SSG系統結構密封膠安全性密切相關。
當一項技術尚不熟悉或設計風險較大時，一般采用較高設計安全系數（見表2）。

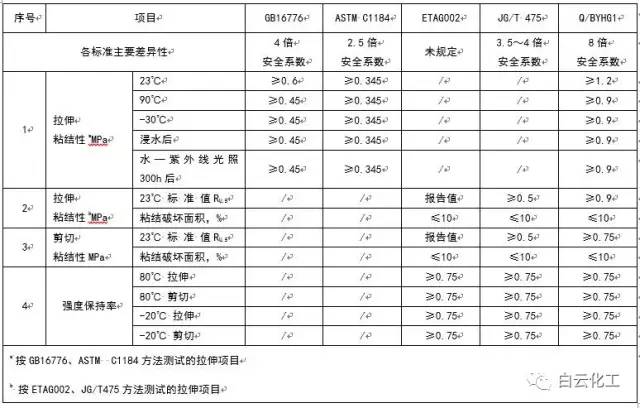

表2：拉伸及剪切強度對比表
美國標準ASTM C1184 規定的拉伸粘接強度最小值為0.345MPa，即采用了2. 5 倍的安全系數。
中國在制定GB16776 時為了更進一步確保幕墻的安全, 將安全系數從2.5 倍提高到了4倍, 規定了結構密封膠的最小強度值為0.6MPa。
歐洲標準ETAG002要求報告強度標準值，并未進行相應的規定。
新行標JG/T 475中規定強度標準值≥0.5MPa。
GB16776、JG/T475個別項目要求比ASTM C1184要相對嚴格;歐洲ETAG002標準中沒有相關施工特性指標的評定，缺失了施工性能方面的考量。
雖然ETAG002中沒有規定結構密封膠的強度要求，但是規定了結構密封膠的強度設計值取拉伸強度標準值的1/6，這樣才能保證25年的使用。
現在我們國家的JGJ 102規范中規定結構密封膠的強度設計值為0.2MPa，換算成歐洲體系為0.14MPa，要滿足達到這個強度設計值，按ETAG002的要求，結構密封膠的強度標準值應該達到0.14*6=0.84MPa。如果結構密封膠只是符合JG/T 475的要求，大于0.5MPa，但達不到0.84MPa，這樣的膠按JGJ 102規范要求的強度設計值進行設計，就無法達到25年的保障要求。
由此可見，強度值仍然是保證設計安全系數的關鍵指標。
2. 彈性（詞條“彈性”由行業大百科提供）
結構密封膠需要有一定的彈性，因為在主體結構變形（詞條“變形”由行業大百科提供）或溫差變化時，玻璃和鋁副框之間會產生一定的變形，這個變形會引起結構密封膠的拉伸，使結構密封膠產生內應力。如果結構密封膠只是強度高，但是彈性差，一變形就被拉斷或者產生大于強度設計值的內應力（詞條“應力”由行業大百科提供），將大大降低結構密封膠的使用年限。

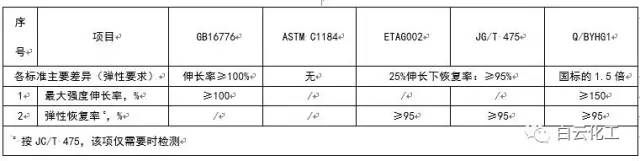

表3：彈性指標對比表
在我國GB 16776標準中，結構密封膠的彈性是用最大強度伸長率來表征的。
在ETAG002中，彈性是用彈性恢復率來表征，即結構密封膠試片在被拉伸至25%的狀態下放置24小時后，放松，然后測量其伸長的回復情況。彈性差的結構密封膠，在進行彈性恢復率檢測時，不到24小時就會發生開裂甚至斷裂。
tips：有些廠家在進行彈性恢復率檢測時，偷偷修改了檢測條件，將拉伸幅度從25%改為10%，也號稱通過了彈性恢復率的檢測，在查看相關報告時應予以足夠的注意。
JG/T 475雖然也規定了彈性恢復率的項目，但是該項目為選做項。
3.粘結破壞面積
粘結破壞面積表征了結構密封膠對于標準基材的粘結性能，各標準進行了相應的規定，要求的嚴格程度不同。
表4：粘結破壞面積指標對比表
中國GB16776中，為了確保結構密封膠的質量處于很高水平, 除提高了最小強度值，還特別強調結構密封膠對基材的粘接（詞條“粘接”由行業大百科提供）性，規定在經過5種條件處理的試件拉伸粘接性試驗后結構密封膠的內聚破壞面積必須大于95%。
美國標準ASTMC1184沒有規定粘接破壞面積。
歐洲標準ETAG002和行業標準JG/T475則規定對于試件在經過各種處理后，再進行拉伸或剪切試驗，結構密封膠的內聚破壞面積都必須大于90%。
雖然這一點看起來沒有GB16776的95%規定嚴格，但是其檢測項目增加較多，水——紫外光照時間從GB 16776的300小時延長至1008小時，檢測的加速強度大大增加了，要通過是非常不容易的。
4. 其它測試項目
表5：其它測試指標對比表
各標準體系都規定了高低溫、浸水、浸水光照等處理條件，而歐洲標準ETAG002和行業標準JG/T475則增加一些環境因素如鹽霧(NaCl)，酸霧(SO2)以及清洗劑浸泡等處理條件，這對于某些特定環境或地區(如常受到海風侵襲的沿海地區、酸雨影響地區等)SSG系統的應用具有一定意義。
此外其它外在因素的影響，如抗撕裂、機械疲勞性能等項目的增加，也具有一定的參考價值。
三、耐久性
關于結構密封膠耐久性檢測方法，目前尚無加速試驗方法可以完全模擬自然環境條件下的25年老化（詞條“老化”由行業大百科提供）。為了檢驗結構密封膠的耐久性，各標準基于不同的編制思路，分別采用了不同的評價方法。
美國標準ASTM C1184中主要是要求浸水7天和5000小時水——紫外老化試驗后的拉伸強度應不小于0.345MPa。
中國GB/T16776除要求浸水7天和水-紫外老化300小時后的拉伸粘結強度外，還要求粘結破壞面積≤5%。
而歐盟標準ETAG002和行業標準JG/T475則要求在紫外、溫度、水、荷載、接觸物質等各種老化試驗后，強度保持率≥75%。
JG/T 475在ETAG002的基礎上，還增加了100℃7天的高溫加速老化項目。
歐洲標準ETAG002、行業標準JG/T475與美國標準ASTM C1184及中國標準GB16776在強度問題上的主要不同之處，還在于歐洲標準和行業標準更關注于強度的保持率。
可以看出，ETAG 002的編制思想是：既然現有人工加速老化方法都無法模擬25年后結構密封膠的變化情況，那就確保結構密封膠在使用過程中性能下降得慢一些，以確保結構密封膠能夠使用更長的時間。
經過多年的實踐驗證，符合ETAG 002并按照其要求進行強度設計值設計(標準條件下拉伸強度標準值的1/6)的幕墻，結構密封膠確實可以使用25年甚至更長時間。
四、選用指南
從上面對各標準的介紹可以看出，想要確保硅酮結構密封膠能使用更長的時間，ETAG002和JG/T 475在耐久性方面的保障性更高。不過，由于結構密封膠的應用效果與設計有非常大的關系，要符合JGJ 102規范的強度設計值，結構密封膠標準狀態下的拉伸強度標準值應不小于0.84MPa，而且其彈性恢復率一定要在25%拉伸情況下進行檢測并合格。
除了選擇性能優異的結構密封膠產品外，還應當考察企業規模，了解企業生產、研發、服務能力、生產經驗以及質量管理體系等生產經營情況。
tips：當前的質量管理體系認證常常出現流于形式，走過場的情況，因此通過國際知名認證公司進行認證審核無疑是最佳選擇，也是實現全面質量管理，保證產品質量長期穩定的基礎。目前結構密封膠廠家競爭激烈，產品良莠不齊，低價低質的產品充斥市場。如果出了問題再維修，需要花費的成本將是一次做好的數倍甚至數十倍。
四大標準側重點有所不同。ETAG002和JG/T 475重點考察結構密封膠的性能下降速度，對結構密封膠的耐久性更有保障。但是，要符合JGJ 102規范的強度設計值要求，JG/T 475并不能完全滿足。應選擇強度更高、彈性有保障的產品來確保符合JGJ 102規范的強度設計值，確保結構密封膠在幕墻上使用25年甚至更長時間。
