中國建筑幕墻 標準化現狀和新規范介紹
前言：
中國建筑幕墻的標準化，起源于30多年前，起初我國結合自身國情及建筑幕墻的發展情況，充分借鑒國際發達國家及周邊國家的標準、規范制定情況，合理的規劃及布局了自己的，并且在經過幾十年的發展，我國逐步成為了世界建筑幕墻應用最大的國家。今天，我國已編、在編及待編的標準及規范，已經能夠形成一套系統化的方案。
一、我國建筑幕墻標準化發展過程
中國建筑幕墻的發展以1983年北京長城飯店第一個玻璃幕墻 的興建為標志，最初的幕墻產品主要為框架 式幕墻，經過30多年的發展，從框架式幕墻，已經發展到包括點支撐幕墻 、全玻幕墻 、單元式幕墻 、單索及網索幕墻、雙層幕墻 、瓷板幕墻 、陶板幕墻 、微晶玻璃幕墻 、石材蜂窩板 幕墻、高壓熱固化 木纖維板 幕墻和纖維 增強水泥板 幕墻等的多種類型的幕墻體系。
新能源 （詞條“新能源”由行業大百科提供） 在建筑幕墻和采光頂 上也得到了應用并迅速發展。2009年3月，財政部會同住房和城鄉建設部印發《關于加快推進太陽能 光電 建筑應用的實施意見》(財建[2009]128號)文件，以及《太陽能光電建筑應用財政補助資金管理暫行辦法》(財建[2009]129號文件，有力地帶動了光伏幕墻 （詞條“光伏幕墻”由行業大百科提供） 和光伏 采光頂在中國的快速發展。
基礎研究階段：我國最早發布的幕墻標準
1995年8月1日，四項重要的建筑幕墻國家標準開始執行：
① 《建筑幕墻物理性能分級 》(GB/T 15225-94)
② 《建筑幕墻空氣滲透 性能檢測方法》(GB/T 15226-94)
③ 《建筑幕墻風壓 變形性 能檢測方法》(GB/T 15227-94)
④ 《建筑幕墻雨水滲漏 性能檢測方法》(GB/T 15226-94)
以上四項主要的幕墻標準使我國的幕墻行業迅速走上了快速、健康的發展之路。
穩固發展階段：幕墻系列標準陸續發布和實施
1.《玻璃幕墻工程技術規范 （詞條“玻璃幕墻工程技術規范”由行業大百科提供） 》(JGJ 102-96)
2.《建筑幕墻》(JG 3035-1996 )
3.《玻璃幕墻光學性能 標準》(GB/T 18091-2000)
4.《建筑幕墻平面 內變形 性能檢測方法》(GB/T 18250-2000)
5.《金屬與石材幕墻 工程技術規范》(JGJ 133-2001 )
6.《建筑幕墻抗震 性能振動臺試驗方法》(GB/T 18575-2001)
7.《玻璃幕墻工程質量檢驗標準 》(JGJ 139-2001 )
快速發展階段: 幕墻系列標準陸續發布和實施：
8.《建筑幕墻》GB/T 21086-2007
9.《小單元建筑幕墻 》JG/T 216-2007
10.《建筑玻璃采光頂 》JG/T 231-2007
11.《建筑幕墻氣密 、水密、抗風壓性能檢測方法》GB/T 15227-2007(修訂)
12.《建筑門窗 玻璃幕墻熱工 計算規程》JGJ/T151-2008
我國建筑幕墻系列標準陸續發布和實施：
13.《采光頂與金屬屋面 （詞條“采光頂與金屬屋面”由行業大百科提供） 技術規程》JGJ 255-2012
14.《建筑幕墻熱循環試驗方法》JG/T 397-2012
15.《建筑幕墻保溫 性能檢測及分級》GB/T 29043-2012
另外，中國工程建設標準化協會也制定了幕墻相關標準：
《點支式玻璃幕墻 工程技術規程》 CECS 127:2001
這些標準的發布使幕墻技術 形成了一個比較完整的標準化系列。
為了適用建筑幕墻的需要，我國也制定了一批幕墻材料 標準：
① 《建筑門窗 及幕墻用玻璃術語》JG/T 354-2012
② 《建筑幕墻用陶板 》JG/T 324-2011
③ 《建筑幕墻用瓷板 》JG/T 217-2007
④ 《建筑幕墻用鋁塑復合板 》GB/T 17748-2008
⑤ 《干掛 石材幕墻 用環氧膠粘劑 》JC 887-2001
⑥ 《建筑門 窗 、幕墻用密封膠條 》GB 24498-2009
⑦ 《建筑幕墻用鋼索壓管接頭》JG/T 201-2007
⑧ 《建筑玻璃 點支承裝置 （詞條“支承裝置”由行業大百科提供） 》JG/T 138-2010
⑨ 《吊掛式玻璃幕墻支承裝置》JG 139-2001 等
住房城鄉建設部 國家安全監管總局
關于進一步加強玻璃幕墻安全 防護工作的通知 建標[2015]38號
一、進一步強化新建玻璃幕墻安全防護措施
(一)新建玻璃幕墻要綜合考慮城市景觀、周邊環境以及建筑性質和使用功能等因素，按照建筑安全 （詞條“建筑安全”由行業大百科提供） 、環保和節能等要求，合理控制玻璃幕墻的類型、形狀和面積。鼓勵使用輕質節能的外墻裝飾材料 ，從源頭上減少玻璃幕墻安全隱患。
(二)新建住宅、黨政機關辦公樓、醫院門診急診樓和病房樓、中小學校、托兒所、幼兒園、老年人建筑，不得在二層及以上采用玻璃幕墻。
(三)人員密集、流動性大的商業中心，交通樞紐，公共文化體育設施等場所，臨近道路、廣場及下部為出入口、人員通道的建筑，嚴禁采用全隱框玻璃幕墻 。以上建筑在二層及以上安裝玻璃幕墻的，應在幕墻下方周邊區域合理設置綠化帶或裙房 等緩沖區域，也可采用挑檐、防沖擊雨篷等防護設施。
(四)玻璃幕墻宜采用夾層玻璃 、均質鋼化玻璃 或超白玻璃 。采用鋼化玻璃應符合國家現行標準《建筑門窗幕墻用鋼化玻璃》JG/T455的規定。
(五)新建玻璃幕墻應依據國家法律法規和標準規范，加強方案設計、施工圖設計和施工方案的安全技術論證，并在竣工前進行專項驗收。
二、我國建筑幕墻形成的標準體系

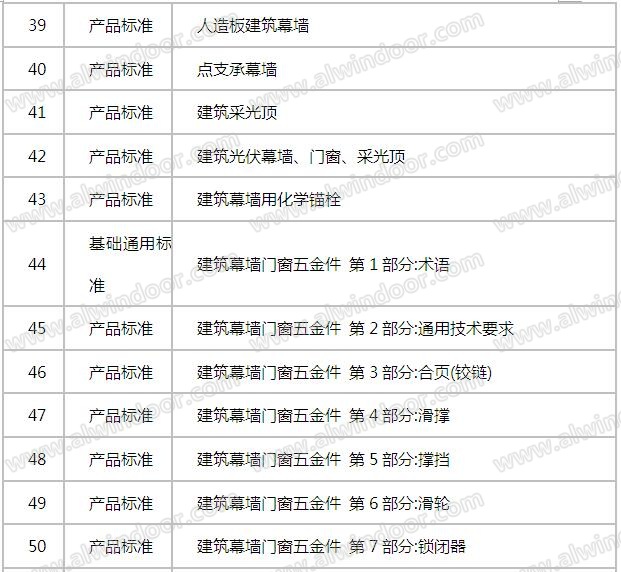

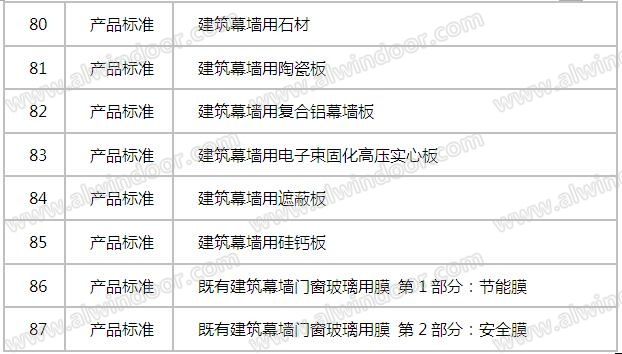

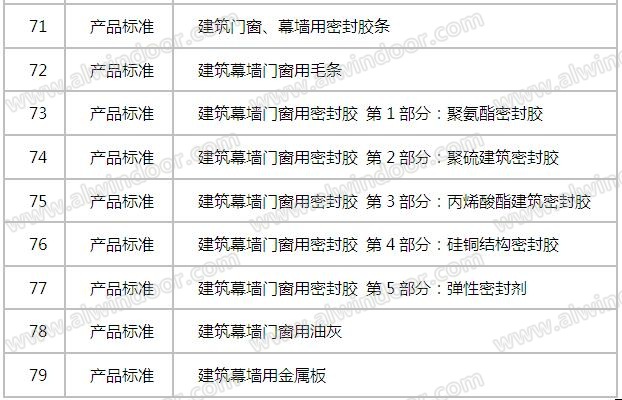

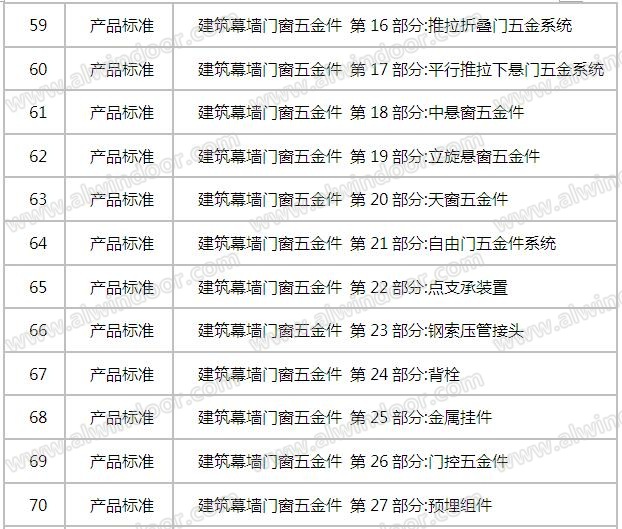

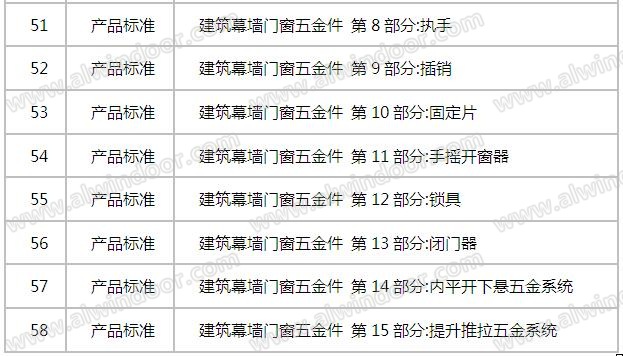

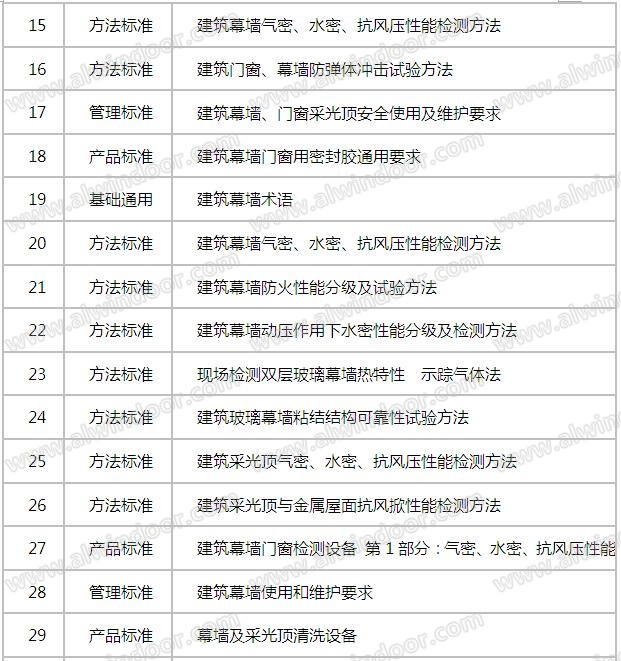

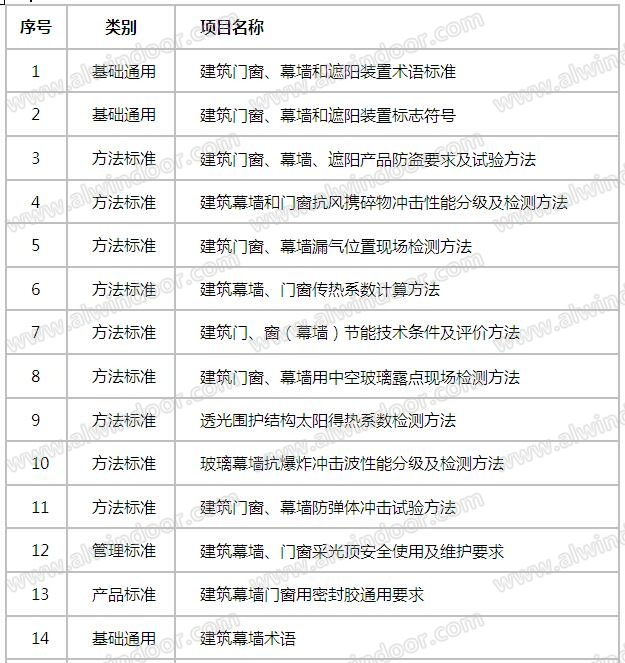

目前，建筑幕墻標準體系逐步完善，現行標準和規范可按以下分類： (按88年國家標準化法)
1、按標準級別，可分為：
①國家標準(GB)、②行業標準(JG、JC等)、
③地方標準(DB)、④企業標準(Q)
2、按標準的性質，可分為：
①強制性標準(GB)、②推薦性標準(GB/T)
3、按標準的類別，可分為：
①基礎通用標準;②產品標準、③方法標準、④管理標準
4、在工程建設領域，為了滿足建筑幕墻的設計、施工、驗收、運行、管理、維護、加固等活動的需要，我國還制定了一系列的工程建設標準。
5、標準化改革——社會團體標準(協會、商會、聯盟等)
建筑幕墻標準體系，包括建筑幕墻、門窗、采光頂、遮陽 和光伏以及配套件標準。其關系見下圖：
建筑幕墻->門窗、采光頂(雨蓬)、遮陽及光伏->材料及配套件
三、在編及即將實施的建筑幕墻標準
正在編制及修訂的建筑幕墻標準有：
1、玻璃幕墻粘接 可靠性 檢測評估技術規程
2、吊掛式玻璃幕墻支承裝置JG 139-2001 修訂
3、建筑玻璃采光頂技術要求JG/T 231-2007修訂
4、建筑幕墻用瓷板 JG/T217-2007 修訂
5、玻璃幕墻工程 質量檢驗標準JGJ/T 139-2001
6、建筑屋面和幕墻用冷軋 不銹鋼 鋼板 和鋼帶 20152208-T-605
7、建筑幕墻術語20112169-T-333
8、建筑玻璃幕墻粘結結構可靠性試驗方法20112168-T-333
9、建筑光伏幕墻采光頂檢測方法20121191-T-333
10、建筑幕墻用點支承裝置20132153-T-333
11、建筑幕墻結構用不銹鋼通用技術條件20140147-T-605
12、建筑幕墻用槽式預埋組件20140988-T-333
13、建筑幕墻用木組件20142720-T-333
14、建筑幕墻耐撞擊性能分級及檢測方法20151948-T-333
15、建筑幕墻空氣聲隔聲 性能分級及檢測方法20160730-T-333
16、金屬屋面 抗風掀性能檢測方法 第2部分：靜壓法
17、金屬屋面抗風掀性能檢測方法 第1部分：氣囊法
18、建筑門窗耐火完整性試驗方法及判定要求20160731-T-333
19、建筑用通風百葉窗 透風、防雨檢測方法20153815-T-333
20、建筑用通風百葉窗技術要求20153816-T-333
21、建筑采光頂氣密、水密、抗風壓性能檢測方法
22、行業標準《雙層幕墻工程技術規范》
23、行業標準《光熱幕墻工程技術規范》
24、《玻璃幕墻光學性能》GB/T 18091-2000修訂
建筑幕墻2012年以后發布實施重要標準有：
1、建筑幕墻保溫性能分級及檢測方法 GB/T 29043-2012
2、建筑幕墻熱循環試驗方法 JG/T 397-2012
3、采光頂與金屬屋面技術規程 JGJ255-2012
4、建筑用玻璃與金屬護欄 JG/T342-2012
5、熱反射金屬屋面板 JG/T402-2013
6、建筑幕墻和門窗抗風攜碎物沖擊性能分級及檢測方法GB/T 29738-2013
7、建筑幕墻動態 風壓作用下水密性 能檢測方法GB/T 29907-2013
8、玻璃幕墻和門窗抗爆炸沖擊波性能分級及檢測方法GB/T 29908-2013
9、建筑幕墻工程檢測方法標準 JGJ/T 324-2014
10、建筑門窗、幕墻中空玻璃 （詞條“中空玻璃”由行業大百科提供） 性能現場檢測方法 JG/T454-2014
11、建筑門窗幕墻用鋼化玻璃 JG/T455-2014
12、建筑幕墻用硅酮結構密封膠 G/T475-2015
13、太陽能光伏玻璃 幕墻電氣設計規范 JGJ/T365-2015
14、建筑門窗幕墻用中空 （詞條“中空”由行業大百科提供） 玻璃彈性 密封膠 JG/T471-2015
15、建筑幕墻層間變形性能分級及檢測方法 GB/T 18250-2015
16、玻璃幕墻光熱性能 GB/T 18091-2015
17、建筑幕墻、門窗通用技術條件 GB/T 31433-2015
18、建筑玻璃應用技術規程 JGJ113-2015
19、建筑幕墻用鋁 塑復合板 GB/T 17748-2016
20、人造板材幕墻 工程技術規范 JGJ336-2016
馬上要發布的工程規范：
① 玻璃幕墻工程技術規范(JGJ 102修訂-2017)
② 金屬與石材幕墻工程技術規范 (JGJ 133 修訂-2017)
③ 既有建筑幕墻可靠性鑒定及加固規程(JGJ XXXX-2017)
四、新幕墻規范介紹
玻璃幕墻工程技術規范(JGJ 102修訂-2017)
3 材料
3.4 玻璃
3.4.1 幕墻玻璃的外觀質量和性能應符合國家現行標準《平板玻璃 》GB 11614、《中空玻璃》GB/T11944、《建筑用安全玻璃 第1 部分：防火玻璃 》GB 15763.1、《建筑用安全玻璃 第2 部分：鋼化玻璃》GB 15763.2、《建筑用安全玻璃 第3 部分：夾層 （詞條“夾層”由行業大百科提供） 玻璃》GB 15763.3、《建筑用安全玻璃 第
4 部分：均質鋼化玻璃》GB 15763.4、《半鋼化玻璃 （詞條“半鋼化玻璃”由行業大百科提供） 》GB/T 17841、《鍍膜玻璃 第1 部分：陽光控制鍍膜玻璃》GB/T 14915.1、《鍍膜玻璃 第2 部分：低輻射鍍膜玻璃 （詞條“低輻射鍍膜玻璃”由行業大百科提供） 》GB/T 14915.2、《釉面鋼化玻璃 及釉面半鋼化玻璃》JC/T 1006、《超白浮法玻璃 》JC/T 2128、《真空玻璃 》JC/T 1079 的有關規定。
3.4.2 幕墻玻璃應進行機械磨邊處理，磨輪的目數不應小于 180 目。有裝飾要求的玻璃邊，宜采用拋光 磨邊。點支承幕墻玻璃的孔、板邊緣均應進行磨邊和倒棱 ，磨邊宜細磨，倒棱寬度不宜小于1mm。
條文解釋：玻璃在裁切時，其刀口部位會產生很多大小不等的鋸齒狀凹凸，引起邊緣應力 分布不均勻;玻璃在運輸、安裝過程中以及安裝完成后，由于受各種作用的影響，容易產生應力集中，導致玻璃破碎。另一方面，半隱框幕墻 的兩個玻璃邊緣和隱框幕墻的四個玻璃邊緣都是顯露在外部，如不進行倒棱處理，還會影響幕墻的整齊、美觀。因此，幕墻玻璃裁割后，應進行倒棱磨邊處理。
鋼化玻璃應在鋼化處理前進行玻璃的倒棱和倒角處理。
3.4.3 玻璃幕墻采用鍍膜玻璃時，離線法生產的鍍膜玻璃應采用真空 磁控濺射法 生產工藝;在線法生產的鍍膜玻璃應采用熱噴涂 法生產工藝。
3.4.4 玻璃幕墻采用中空玻璃時，除應符合現行國家標準《中空玻璃》GB/T 11944 的有關規定外，尚應符合下列要求：
1 中空玻璃氣體層厚度不應小于9mm。
2 中空玻璃應采用雙道密封 。第一道密封應采用丁基熱熔密封膠 ，其性能應符合現行行業標準《中空玻璃用丁基 熱熔 密封膠》JC/T 914 的規定;點支承、隱框、半隱框玻璃幕墻 用中空玻璃的第二道密封膠應采用硅酮 結構密封膠 。
3 中空玻璃的間隔框可采用金屬間隔框或金屬與高分子材料 復合間隔框，間隔框可連續折彎 或插角 成型，不得使用熱熔型間隔膠條 ;間隔框中的干燥劑 宜采用專用設備 裝填。
3.4.5 玻璃幕墻采用夾層玻璃時，宜采用干法 加工合成，其膠片宜采用聚乙烯 醇縮丁醛膠片或離子
性中間層膠片;外露的聚乙烯醇縮丁醛夾層玻璃邊緣應進行封邊 處理。
3.4.6 玻璃幕墻采用單片低輻射 鍍膜玻璃時，應使用在線熱噴涂 低輻射鍍膜玻璃;離線鍍膜的低輻射鍍膜玻璃宜加工成中空玻璃或真空玻璃使用，且鍍膜面應朝向中空氣體層或真空層。
3.4.7 有防火 功能要求的幕墻玻璃，應根據防火等級要求采用單片防火玻璃 及其制品。
4 建筑設計
4.1.8 玻璃幕墻應便于清潔和維護;高度超過 40m 的幕墻工程宜設置清洗裝置。
條文解釋：高度超過40m的幕墻工程，定期清潔與維護工作難以借助消防升降梯或其他設施。在幕墻設計階段，應確定外墻清洗方式及設備類型，設計幕墻骨架時，要考慮設備的固定 （詞條“固定”由行業大百科提供） 與連接構造，保障使用安全。
4.5 安全規定
4.5.1 幕墻的玻璃板 塊不宜跨越兩個相鄰的防火分區 。
4.5.2 建筑幕墻高度大于 100m 時，不宜采用隱框玻璃幕墻;當采用隱框幕墻時，應在面板 和支承結構 之間采取除硅酮結構密封膠粘接以外的可靠構造措施。外傾或倒掛的玻璃幕墻區域不應采用隱框玻璃裝配形式。
4.5.4 幕墻玻璃選用應符合下列規定：
1 玻璃幕墻的面板，除夾層玻璃外應選用鋼化超白浮法玻璃 （詞條“浮法玻璃”由行業大百科提供） 、均質鋼化玻璃及其制品;
2 全玻璃幕墻 的玻璃肋 宜采用夾層玻璃;
3 開孔玻璃肋應采用鋼化夾層玻璃 ;
4 外傾或倒掛的幕墻玻璃宜采用夾層玻璃。
4.5 安全規定
4.5.5 玻璃幕墻采用夾層玻璃時，應設置消防救援單元，且該單元應設置明顯標志。消防救援單元的設計應符合現行國家標準《建筑設計防火規范 》GB 50016 的有關規定。
4.5.6 外露于玻璃幕墻墻面的裝飾性構件 、遮陽構件應與幕墻結構或主體結構 可靠連接。
本條為新增內容。目前，建筑幕墻外附設裝飾性構件、遮陽裝置的情況越來越多，這些構件或裝置與主體結構或幕墻結構(橫梁 （詞條“橫梁”由行業大百科提供） 、立柱 等)的連接應進行設計，以保證安全性。
4.5.7 人員流動密度 大、青少年或幼兒活動的公共場所以及使用中容易受到撞擊的玻璃幕墻部位，宜采用夾層玻璃，并應設置明顯的警示標志。
6 框支承玻璃幕墻 結構設計
6.2 面板
6.2.1 框支承玻璃幕墻單片玻璃的厚度不應小于 6mm，離子性中間層夾層玻璃的單片厚度不應小于4mm、聚乙烯醇縮丁醛中間層夾層玻璃的單片厚度不應小于5mm;夾層玻璃、中空玻璃的單片玻璃厚度相差不宜大于3mm
6.2.8 中空玻璃內、外片尺寸不同時，內、外片長度差不宜大于單片玻璃厚度的 5 倍。
6.2.9 玻璃幕墻轉角 處玻璃懸挑不宜超過 300mm。
7 全玻幕墻結構設計
7.1.1 玻璃高度大于表 7.1.1 限值的全玻幕墻應懸掛在主體結構上。
7.2 面板
7.2.1 非夾層玻璃的面板單片厚度不應小于 10mm;夾層玻璃單片厚度不應小于6mm。
7.3 玻璃肋
7.3.1 全玻幕墻玻璃肋的截面 厚度不應小于12mm，截面高度不應小于100mm。
7.4.1 全玻幕墻的膠縫必須采用硅酮結構密封膠。
7.4.2 全玻幕墻的粘接膠縫厚度不應小于 6mm.

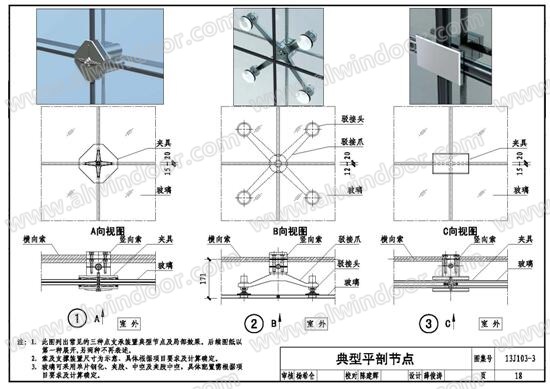

8 點支承玻璃幕墻 結構設計
8.1 面板
8.1.1 四邊形玻璃面板 宜采用四點支承，三角形玻璃面板可采用三點支承。玻璃面板支承孔邊與板邊緣的距離不宜小于70mm。
8.1.2 點支承玻璃幕墻中，單片玻璃厚度不應小于6mm，與沉頭式駁接頭直接接觸的單片玻璃厚度不應小于8mm。
8.1.3 玻璃面板間的接縫 寬度不應小于 10mm，有密封要求時應采用硅酮建筑密封膠 嵌縫
金屬與石材幕墻工程技術規范(JGJ 133 修訂-2017)
規范修訂的主要技術內容是：
1. 修改了金屬與石材幕墻的適用范圍，取消了金屬幕墻 適用高度限制，適當放寬了石材幕墻適用高度限制;
2. 取消了溫度作用 和作用效應 的有關計算要求，同時加強了有關構造設計要求;
3. 取消了鋼銷 式石材幕墻的相關內容;
4. 補充、修改了幕墻結構風荷載 、地震作用 以及作用組合等設計規定;
5. 增加了螺栓 背部連接石材面板的設計、加工和安裝規定;
6. 增加了非花崗石 （詞條“花崗石”由行業大百科提供） 天然石材 幕墻的有關規定;
7. 補充了蜂窩鋁板 和鋁塑復合板的有關設計規定;
8. 較大幅度地減少和調整了有關強制性條文的內容。
1.0.2 本規范適用于下列幕墻工程的設計、加工制作、安裝施工、工程驗收和使用維護：
1 非地震區以及抗震設防烈度 （詞條“抗震設防烈度”由行業大百科提供） 為6、7、8、9 度地震區的民用建筑 金屬幕墻工程;
2 非地震區以及抗震設防烈度 為6、7、8 度地震區的民用建筑天然石材幕墻工程。
4.1.3 幕墻立面分格宜與房間劃分和防火分區相協調，并應滿足建筑使用功能要求。石材幕墻單塊花崗石石材面板的面積不宜大于1.5m2;其他石材面板的面積不宜大于1.0m2。
5.1.2 當石材幕墻高度超過 100m 時，其面板應采用花崗石板材 。
4.5 安全規定
4.5.1 倒掛石材面板宜采用穿透式金屬件連接或設置金屬邊框連接，面板應進行表面或整體增強處理。
4.5.2 材質疏松或帶有孔洞的石材面板、抗彎強度 試驗平均值 fm 小于8N/mm2 的石材面板，應采取背面或整體增強措施，并宜采用封閉式注膠 板縫。
4.5.3 外露于幕墻墻面的裝飾性構件、遮陽構件應與幕墻結構或主體結構可靠連接。
6 面板設計
6.1 一般規定
6.1.1 面板應與支承結構可靠連接;對采用非花崗石石材面板和幕墻高度超過100m 的花崗石石材面板宜采用背栓 連接。
6.1.2 金屬掛件與石材面板、橫梁的連接處應采取限位措施。

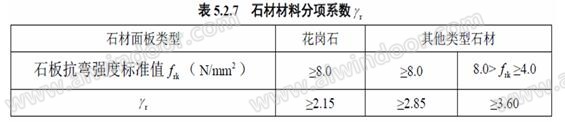

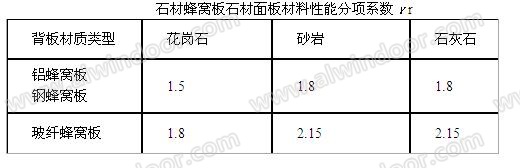

5.2.7 石材面板的材料分項系數 r取值，應充分考慮不同石材的特點和工程經驗，并應符合表5.2.7的規定。
其他類型石材：砂巖 、石灰?guī)r、大理巖
人造板 和幕墻工程技術規范(JGJ336-2016 )
人造板材幕墻(artificial panel curtain wall)——面板材料為人造外墻板 的建筑幕墻。(除玻璃和金屬與天然石材板以外)
包括瓷板幕墻、陶板幕墻、微晶玻璃 幕墻、石材蜂窩板 幕墻、高壓熱固化木纖維板幕墻和纖維增強水泥板幕墻。
不包括混凝土 外墻掛板 、GRC （詞條“GRC”由行業大百科提供） 外墻掛板 等。
人造板材幕墻的適用范圍
規范適用于非抗震設計 和抗震設防烈度不大于8度的抗震設計的民用建筑用瓷板、陶板、微晶玻璃板 、石材蜂窩復合板 、高壓熱固化木纖維板和纖維水泥板 等外墻用人造板材幕墻工程。人造板材幕墻的應用高度不宜超過100m。
鑒于人造板材幕墻面板材料的特性和在超高層建筑 中應用的工程經驗比較少，因此，本規范對人造板材幕墻工程所適用的抗震設防烈度和應用高度進行了限制。當人造板材幕墻工程的應用高度超過本規范所適用的范圍時，應根據工程實際進行專門設計。
幕墻用人造板材的產品標準：
除已有《建筑裝飾 用微晶玻璃》JC/T 872-2000外，
人造板幕墻規范編制組成員分別主編和參編了下列5項標準：
《建筑幕墻用瓷板》JG/T 217-2007
《建筑幕墻用高壓熱固化木纖維板》JG/T 260-2009
《建筑幕墻用陶板》JG/T 324-2011
《建筑裝飾用石材鋁蜂窩復合板 》JG/T 328-2011
《外墻用非承重纖維增強水泥板》JG/T 396-2012
產品標準提供了建筑幕墻工程應用所需的板材彎曲強度 、彈性模量 、泊松比 、吸水率 、熱及濕膨脹系數 （詞條“膨脹系數”由行業大百科提供） 、耐化學腐蝕 性和耐污染性等性能數據，推動了這些新型幕墻材料 的國產化，為《人造板材幕墻工程技術規范》的編制打下了堅實的基礎。
人造板材幕墻材料燃燒性能
根據正在修訂的GB 50016 《建筑設計防火規范》的有關規定，考慮到材料燃燒性能和國內消防設備的可救援高度，《規范》對幕墻主要材料燃燒性能作下述具體規定：
1)幕墻支承構件和連接件 材料的燃燒性能應為A級;
2)幕墻用面板材料的燃燒性能，當建筑高度大于等于50 m時應為A級;當建筑高度小于50 m時應不低于B1級;
3)幕墻用保溫材料 的燃燒性能等級應為A級。
4)幕墻用防火封堵 材料應符合現行國家標準《防火封堵材料》(GB 23864)和《建筑用阻燃 密封膠》(GB/T 24267)的規定
5 人造板材幕墻面板材料的力學性能
5.2 復合材料 面板的力學性能
5.2.2 石材蜂窩板的抗彎強度設計值
抗彎強度 設計值等于石材蜂窩板石 材面板抗彎強度標準值 fk除以石材面板材料性能分項系數γr。考慮不同復合板材質和石材面板的特點和工程經驗，《人造板材幕墻規范》規定了石材蜂窩板石材面板材料性能分項系數γr的取值，見下表：
6 人造板材幕墻面板支承連接設計
6.1 面板支承連接形式
面板支承連接形式多樣是人造板材幕墻另一大特點

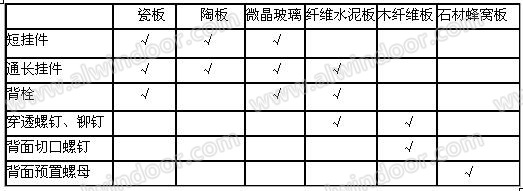

六種面板材料 六種支承連接形式
根據材質特性及支承連接承載能力 驗證試驗，
分別確定了每種面板所適宜采用的支承連接形式：

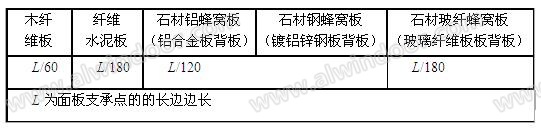

6.2 面板彎曲 撓度 限值
瓷板、陶板和微晶玻璃為彈性模量 較高的脆性材料 并且其使用時的板材截面厚度比較大，面板的剛度 較高，因此不需控制其彎曲變形 時的撓度 。
木纖維板、纖維水泥板和石材蜂窩復合板是柔性比較大的材料，均需控制其彎曲變形時的撓度
五、新幕墻圖集介紹
編制背景及所依據主要規范對比
新版
GB/T 21086《建筑幕墻》
JGJ 102-2014 《玻璃幕墻工程技術規范》報批稿
JGJ 133-2014 《金屬與石材幕墻工程技術規范》報批稿
JGJ 336-2014 《人造板材幕墻工程技術規范》報批稿
GB/T XXX《建筑幕墻術語》征求意見稿
舊版
JG 3035-1996 《建筑幕墻》
JGJ 102-96《玻璃幕墻工程技術規范》
JGJ 133-2001 《金屬與石材幕墻工程技術規范》
CECS 127:2001《點支式玻璃幕墻工程技術規范》

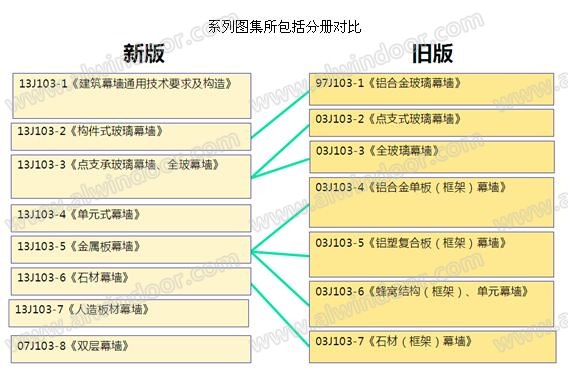

新編分冊

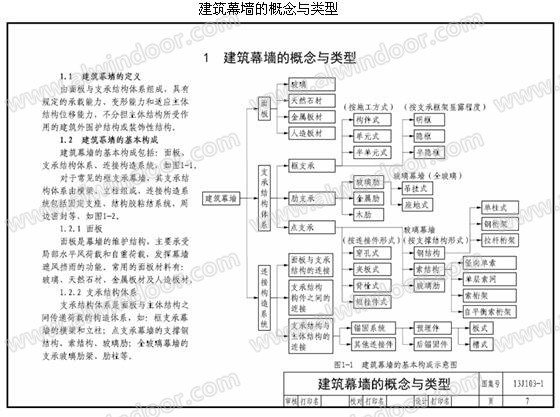

13J103-1《建筑幕墻通用技術要求及構造》
建筑幕墻的定義、分類及基本構成;
幕墻系統中的橫梁、立柱、連接件、五金配件 ，密封、隔熱 及絕緣 （詞條“絕緣”由行業大百科提供） 等材料的具體選用要求;
幕墻系統的主要性能指標;
幕墻節能、防火、防水 、防雷 設計的基本原理、要求與基本構造;
幕墻的維護與清洗;
幕墻與建筑主體結構的連接，橫梁、立柱的連接，幕墻與雨棚的連接，幕墻伸縮縫 等的構造做法。
新編分冊
13J103-7 《人造板材幕墻》
本圖集包括瓷板、陶板、微晶玻璃板、石材蜂窩復合板、高壓熱固化木纖維板、纖維水泥板幕墻系統，介紹了各種板材的特點、分類、規格、性能，面板的連接形式及接縫要求，分別給出了開放式與封閉式幕墻系統的固定部位、開啟部位、與門相接部位、轉角部位、收邊收口部位、與其他材質幕墻相接等部位的典型構造詳圖，并介紹了人造板材幕墻的節能設計及計算，給出相關熱工參數。
13J103-4《單元式幕墻》
本圖集介紹了單元式幕墻的適用范圍、特點及分類、設計要點，包括明框、隱框、半隱框單元式玻璃幕墻 、多種面板材料組合式單元式幕墻系統，給出了標準部位、開啟部位、轉角部位、收邊收口等部位的構造詳圖，并介紹了單元式幕墻的節能設計及計算，給出相關熱工參數。
修編分冊
97J103-1《鋁合金 玻璃幕墻》
135-150系列鋁合金 明框玻璃幕墻
145-180系列鋁合金隱框玻璃幕墻
鋁合金玻璃幕墻預埋件
幕墻鋁型材 截面幾何尺寸
13J103-2《構件式玻璃幕墻 （詞條“構件式玻璃幕墻”由行業大百科提供） 》
本圖集包括構件式明框玻璃幕墻 、構件式隱框玻璃幕墻 、構件式半隱框玻璃幕墻 系統。介紹了它們的特點、設計要點，給出了標準部位、開啟部位、轉角部位、與其他材質幕墻相接部位、收邊收口等部位的構造詳圖，并針對不同的氣候分區對三種幕墻系統分別進行了節能設計及計算，給出相關熱工參數。
03J103-2《點支式玻璃幕墻》
1.拉索 （詞條“拉索”由行業大百科提供） 點支式玻璃幕墻
2.拉桿 點支式玻璃幕墻
3.自平衡索桁架 點支式玻璃幕墻
4.桁架點支式玻璃幕墻
5.立柱點支式玻璃幕墻
13J103-3《點支承玻璃幕墻、全玻幕墻》
1.單柱式點支承玻璃幕墻
2.鋼桁架 （詞條“鋼桁架”由行業大百科提供） 點支承玻璃幕墻
3.拉桿桁架點支承玻璃幕墻
4.豎向單索點支承玻璃幕墻
5.單層索網點支承玻璃幕墻
6.索桁架點支承玻璃幕墻
7.自平衡索桁架點支承玻璃幕墻
8.玻璃肋點支承玻璃幕墻
03J103-4《鋁合金單板 (框架)幕墻》
03J103-5《鋁塑復合板(框架)幕墻》
03J103-6《蜂窩結構(框架)、單元幕墻 》
13J103-5《金屬板幕墻 》
本圖集包括單層金屬板(鋁板 、不銹鋼板 、鈦合金板 （詞條“鈦合金板”由行業大百科提供） 、彩色涂層金屬板等)、復合金屬板(鋁塑復合板、鋁蜂窩 復合板、鋁合金瓦楞板 等)、搪瓷鋼板 （詞條“搪瓷鋼板”由行業大百科提供） 等金屬板幕墻系統，介紹了不同材料面板的特點、分類、規格、物理力學性能及面板的連接形式、接縫要求等。分別給出了開放式與封閉式幕墻系統的標準部位、與門窗相接部位、轉角部位、收邊收口部位、與其他幕墻 相接等部位的構造詳圖，并介紹了金屬板幕墻的節能設計及計算，給出相關熱工參數。

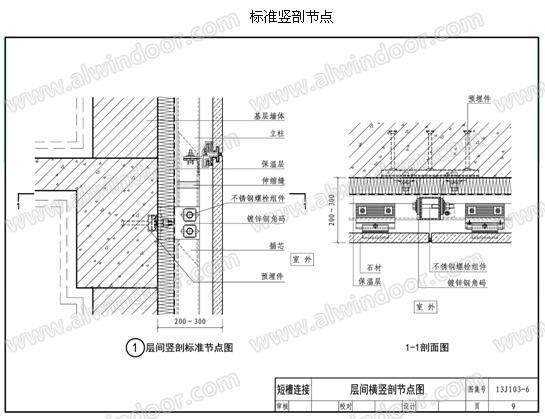

03J103-7《石材(框架)幕墻》
背栓式、元件式、短槽式
花崗巖幕墻

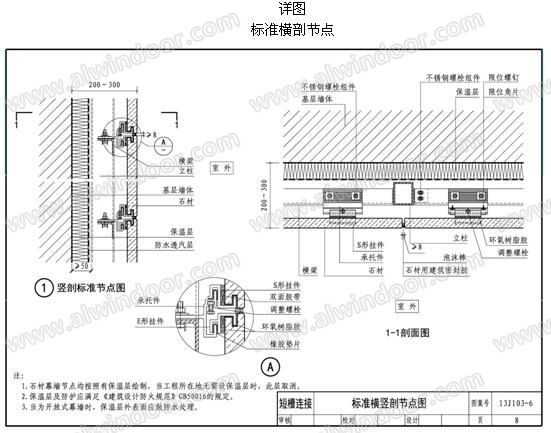

13J103-6《石材幕墻》
本圖集介紹了石材幕墻的適用范圍、石材面板的基本要求、連接形式、加強處理、接縫要求等，包括花崗巖、大理石 、砂巖、石灰石 （詞條“石灰石”由行業大百科提供） 幕墻系統，給出了標準部位、與門窗相接部位、轉角部位、收邊收口部位、與其他材質幕墻相接等部位的構造詳圖，并介紹了石材幕墻的節能設計及計算，給出相關熱工參數。
內容全面、涵蓋節能設計及計算貼合建筑設計、便于理解應用

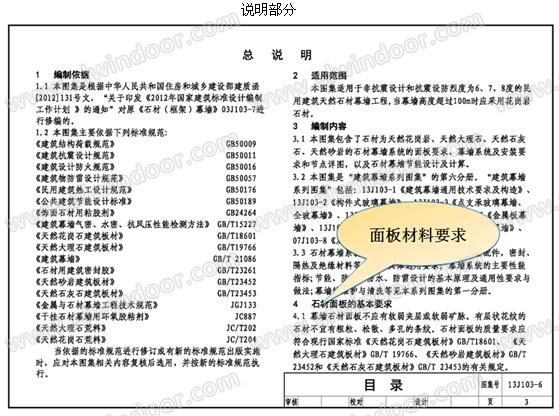

l 說明部分包 括了幕墻材料選用要求，幕墻面板的連接、
接縫要求等內容

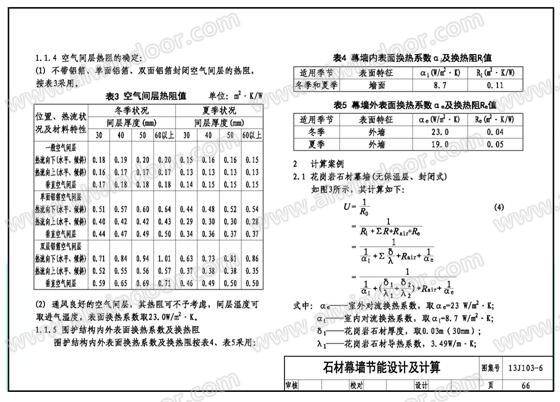

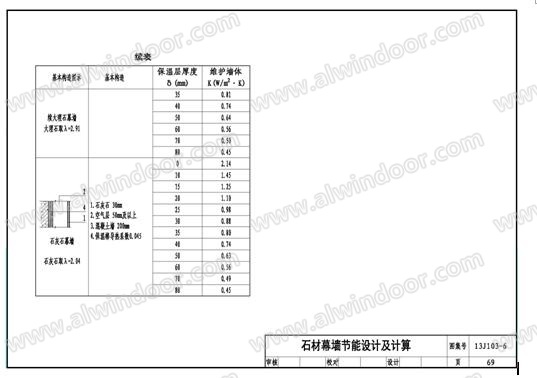

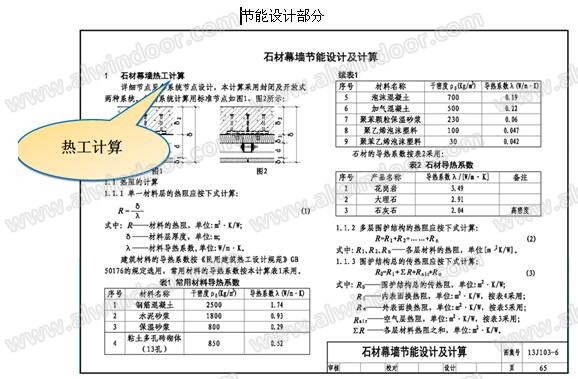

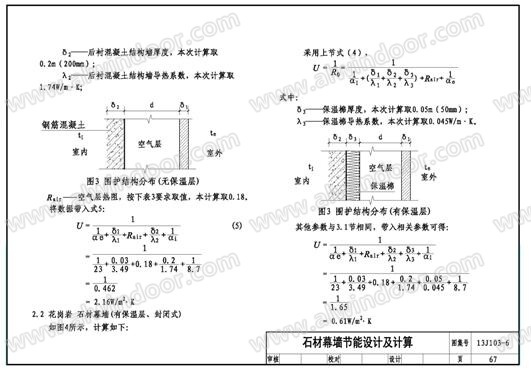

節能設計部分不僅介紹了幕墻熱工計算方法，還給出了
針對不同保溫層 厚度的熱工參數值

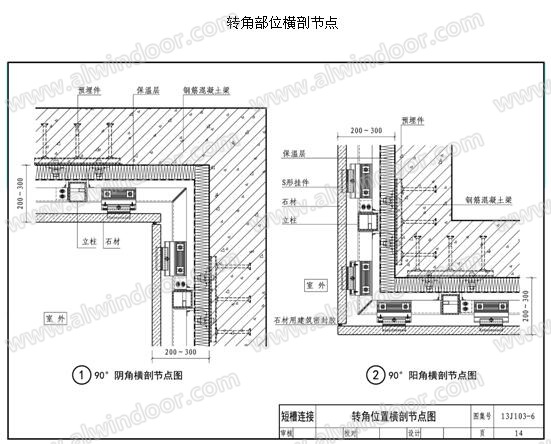

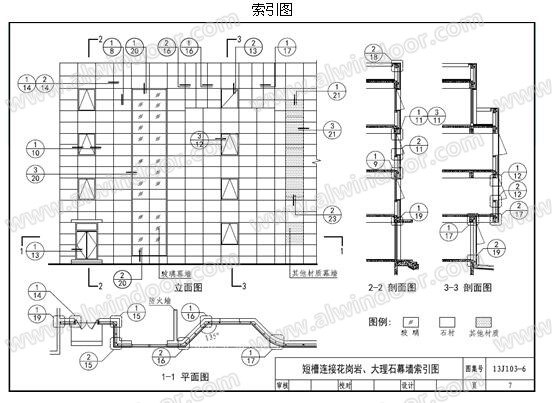

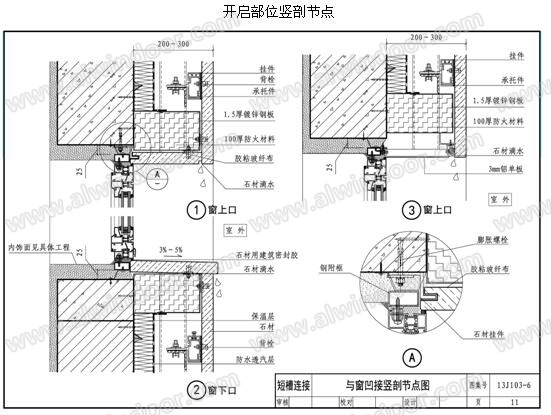

l詳圖中包括了建筑設計所需的基本節點 構造及數據

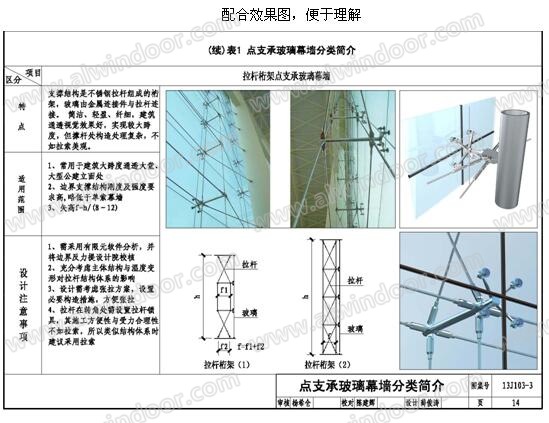

配合效果圖，便于理解應用
結語：
“沒有不好的建筑手法，只有不好的設計與不嚴格的規范約束。” 對于玻璃幕墻、石材幕墻、金屬幕墻及其他類幕墻的使用頻率較高的情況中，往往會因?yàn)榧夹g(shù)及材料標準沒有達到一定高度，而設計師又比較喜歡追求新型的設計手法與建筑材料 導致了在沒有嚴格規范與僅考慮美觀效果的影響下，大量耗能、光污染 的幕墻出現，相信伴隨著中國建筑幕墻標準化及新規范逐步修訂、整編的過程中，中國建筑幕墻的發展將進入一輪新的高速通道。
專家介紹 顧泰昌
鋁門窗幕墻委員會專家組
工作單位： 中國建筑標準設計研究院
技術職稱： 教授級高工
專業： 1.建筑制品與結構構件、配件的標準管理及編制；
2.建筑幕墻有關標準的編制；
3.相關建筑結構標準設計的編制工作；
4.相關建筑結構手冊的編制工作；
5.相關工程建設標準的研究工作。
專長： 建筑結構、建筑幕墻、建筑制品與構配件的標準管理和編制。
