鋁木復(fù)合門窗分為木包鋁和鋁包木兩種，通過(guò)尼龍卡件將鋁材和木材結(jié)合在一起的新型門窗。鋁包木以木材為主，將薄的木片膠合成為集成材，尺寸穩(wěn)定性更高，而且可膠合成大尺寸的窗框料。木包鋁則以鋁為主。

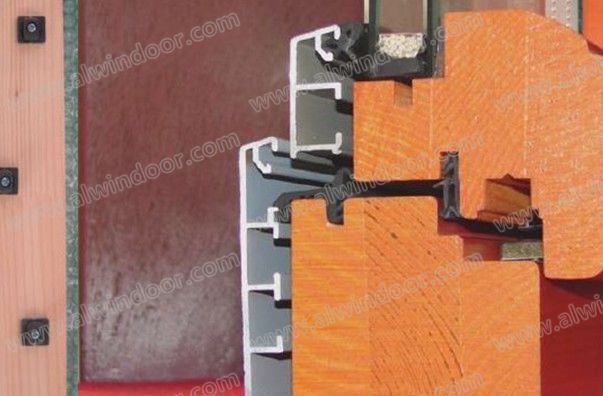

 (鋁包木窗)

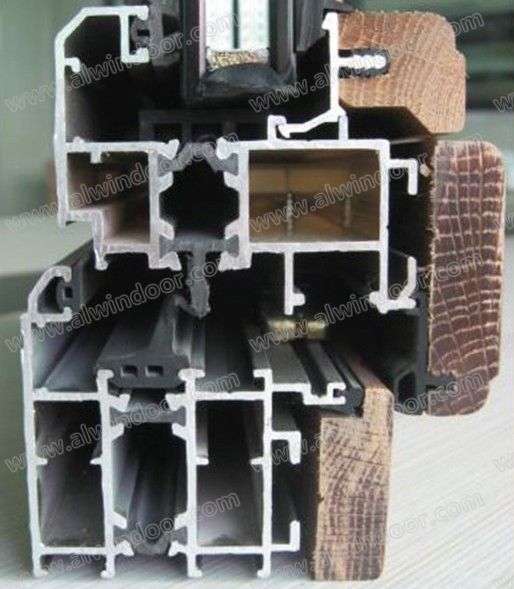

　　(木包鋁窗)

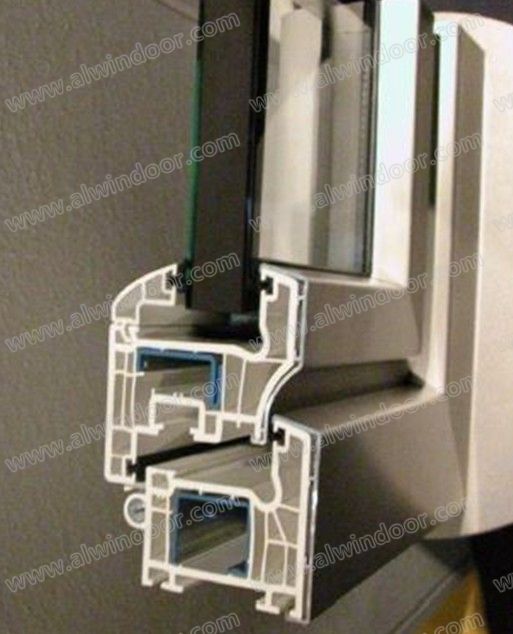

　　(鋁塑復(fù)合窗)

　　3. 建筑玻璃的節(jié)能技術(shù)應(yīng)用

　　建筑玻璃演變和技術(shù)發(fā)展極為迅速，近年已出現(xiàn)多種節(jié)能玻璃。

　　(1)吸熱玻璃，是在玻璃本體內(nèi)摻入金屬離子使其對(duì)太陽(yáng)能有選擇地吸收，吸熱玻璃的節(jié)能是通過(guò)太陽(yáng)光透過(guò)玻璃時(shí)將光能轉(zhuǎn)化為熱能而被玻璃吸收，從而減少太陽(yáng)能進(jìn)入室內(nèi)。

　　(2)鍍膜玻璃，磁控濺射鍍膜玻璃在建筑上應(yīng)用主要是熱反射玻璃，在玻璃表面鍍上金屬薄膜使其具有一定的反射效果，能將太陽(yáng)能反射回大氣中而達(dá)到阻擋太陽(yáng)能進(jìn)入室內(nèi)使太陽(yáng)能不在室內(nèi)轉(zhuǎn)化為熱能的目的。太陽(yáng)能進(jìn)入室內(nèi)的量少，但是玻璃的可見(jiàn)光透過(guò)率會(huì)隨著反射率的升高而降低，影響采光效果，太高的玻璃反射率也可能出現(xiàn)光污染問(wèn)題。

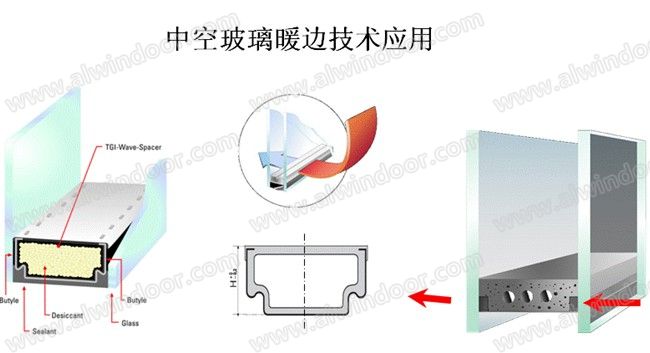

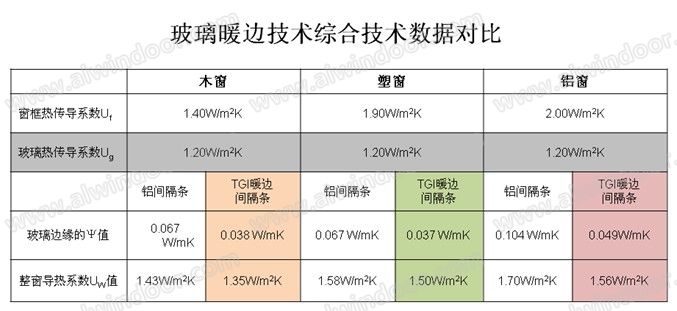

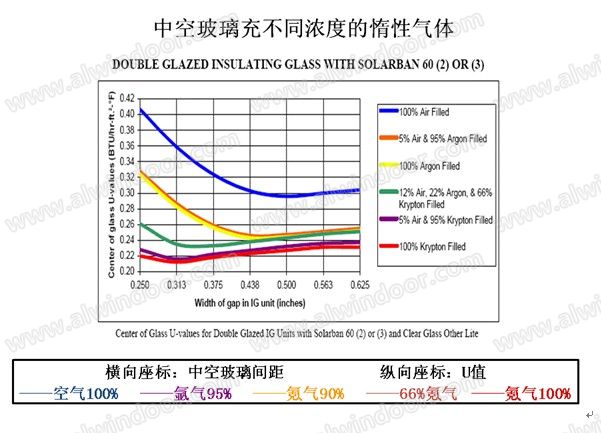

　　(3)中空玻璃，中空玻璃由于在兩片玻璃之間形成了被限制了流動(dòng)的空氣層，從而減少了玻璃的對(duì)流和傳導(dǎo)傳熱，因此它具有了較好的隔熱能力。中空玻璃使用兩種膠密封施工工藝，丁基熱溶膠和聚硫膠或硅酮密封膠，使用裝分子篩的金屬間隔條，或熱熔密封間隔條，能有效的提高隔熱性。注入不同惰性氣體后，隔熱性能將有不同程度的提高。

　　(4)低輻射鍍膜玻璃Low-E玻璃，這種玻璃是一種對(duì)波長(zhǎng)范圍4.5μm～25μm的遠(yuǎn)紅外線有較高反射比的鍍膜玻璃。低輻射鍍膜玻璃還可以復(fù)合陽(yáng)光控制功能。冬季，它對(duì)室內(nèi)物體散發(fā)的熱輻射，像熱反射鏡一樣，將部分輻射熱反射回室內(nèi)。夏季，它可以阻止室外熱輻射進(jìn)入室內(nèi)，Low-E玻璃的可見(jiàn)光反射率一般在11%以下，與普通白玻相近，低于普通陽(yáng)光控制鍍膜玻璃的可見(jiàn)光反射率，可避免造成反射光污染。

　　(5)真空玻璃，真空玻璃是目前節(jié)能效果最好的玻璃，基于保溫瓶原理，將兩片平板玻璃四周密封起來(lái)，將其間隙抽成真空并密封排氣口。兩片平板玻璃之間的間隙為0.1-0.2mm。真空層內(nèi)有規(guī)則排列直徑0.5mm的細(xì)小支撐物，并放有吸氣劑,真空度優(yōu)于0.1Pa。真空玻傳熱系數(shù)K值0.9--0.7W/㎡K。隔熱性能是普通中空玻璃的2—3倍。隔聲性能Rw≥35dB，特殊隔聲組合真空玻璃可達(dá)到Rw≥45dB。由于真空層有效地阻隔了聲音的傳遞，特別是對(duì)于穿透性較強(qiáng)的中低頻率，效果更佳。

　　(6)玻璃貼膜技術(shù)，最早的玻璃貼膜技術(shù)應(yīng)用在汽車玻璃貼膜，建筑玻璃貼膜常用的玻璃貼膜技術(shù)可見(jiàn)光透過(guò)率87%，隔熱率30%，遮蔽系數(shù)0.92，可見(jiàn)光反射率7%，太陽(yáng)能吸收率35%，廣泛應(yīng)用于既有建筑節(jié)能改造。

　　3.門窗密封材料的節(jié)能技術(shù)應(yīng)用

　　門窗密封是衡量門窗質(zhì)量的一個(gè)重要指標(biāo)，不僅直接關(guān)系到門窗的氣密性和水密性，對(duì)門窗的熱傳導(dǎo)指標(biāo)也有著重要影響。

上一頁(yè)1234567下一頁(yè)
