本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：

　　化學錨栓拉拔力檢測主要與兩個方面的因素有關，一是人為因素，如安裝工人操作水平、正確的施工方法、錨固膠固化時間等；二是非人為因素，如混凝土強度、錨固膠類型等。其中，錨固膠是非常重要的環節，以前，錨固膠主要分為環氧樹脂類和丙烯酸類。環氧樹脂類主要的缺點是耐高溫性能差，而丙烯酸類耐高溫性能較好，但是，近年來，隨著市場的需要，不少廠家都改良了藥劑配方，耐高溫性能總體來說均有較大的提高。

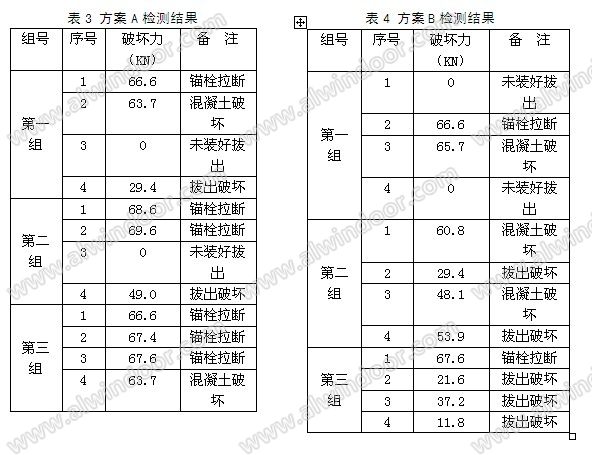

　　從上述表1至表8中可以看出，有些編號的化學錨栓拉拔力相對比較穩定，有些則離散程度很大，甚至直接拔出。所以，為真實說明焊接對化學錨栓拉拔力的影響，需將人為因素排除。

　　如何將人為因素排除，本文主要參照《民用建筑可靠性鑒定標準》GB50292 “附錄C 已有結構構件材料強度標準值的確定” 中的相關要求來決定刪除哪些數據，即以受檢樣品的變異系數來確定，變異系數為試件樣品數標準差與平均數的比值，不僅受檢測樣品離散程度的影響，而且還受其平均水平大小的影響。

　　對于離散性較大的材料，當受檢樣品的變異系數大于0.2時，檢測結果不宜采用，應先檢查導致離散性較大的原因。通過檢測結果發現，化學錨栓拉拔力的離散性較大，故將變異系數不大于0.2作為篩選原則。另外，由于拉拔試驗的失效概率較大，將受檢樣品的置信水平C取為0.6。

　　2.3 受檢樣品標準值和設計值確定
　　1) 標準值
　　按變異系數不大于0.2對所有檢測數據進行篩選刪除后，按下式計算各編號化學錨栓拉拔力的標準值ƒk。

上一頁12345下一頁
